?進線備自投是兩路進線斷路器之間的投切，沒有母聯斷路器，當主線沒電，備線有電時，先切主電斷路器然后投備電斷路器。

#1進線/變壓器運行，#2 進線/變壓器備用，即DL1、DL3在合位，DL2 在分位。當#1進線/變壓器電源因故障或其他原因斷開后，#2進線/變壓器備用電源應自動投入，且只允許動作一次。為此，設計了類似于線路自動重合閘的充電過程，僅充電完成后才能自投。

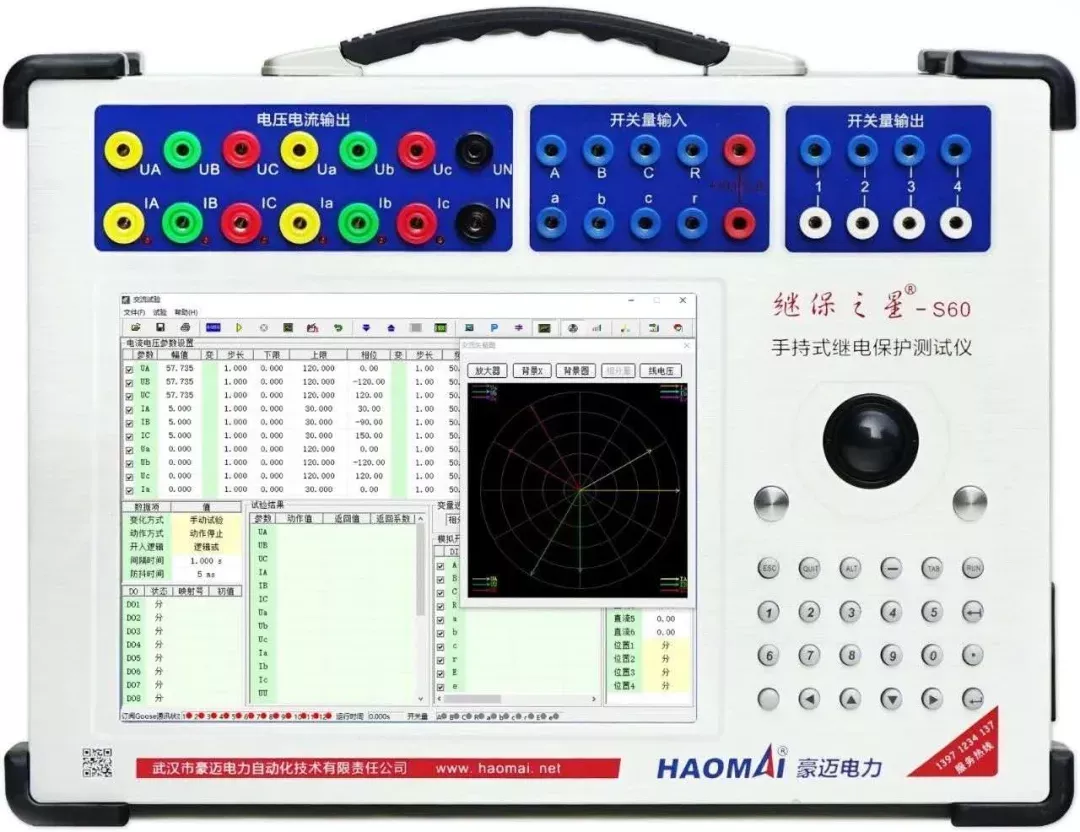

△ 繼保之星-S60 手持式繼電保護測試系統

1

保護定值設置

2

試驗接線

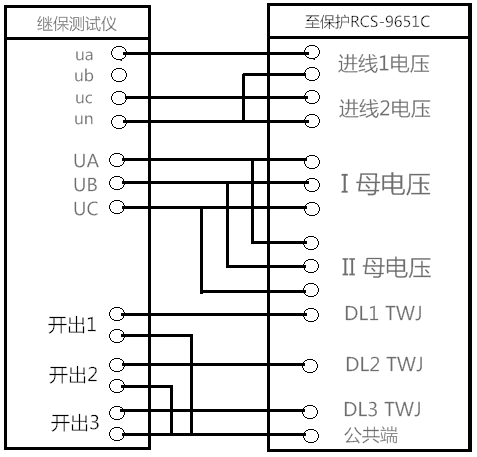

將繼保之星-S60 的電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的進線I母電壓，進線II母電壓連接。繼保之星-S60 的電壓輸出端“UA”、“UB”、“UC”與保護裝置的I母三相電壓、II母三相電壓連接。

繼保之星-S60 的開出接點“開出1、開出2、開出3”一端分別與保護裝置“DL1 TWJ、DL2 TWJ、DL3 TWJ”連接，另一端與保護裝置開入公共端連接。

3

試驗方法

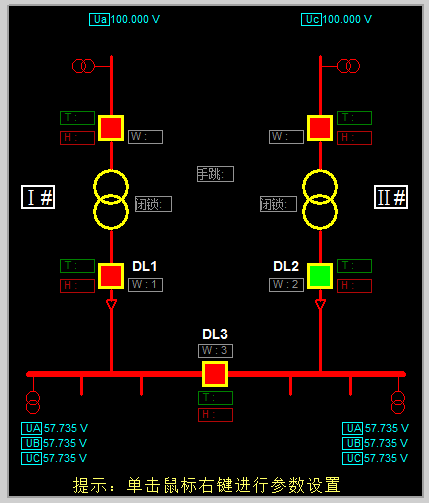

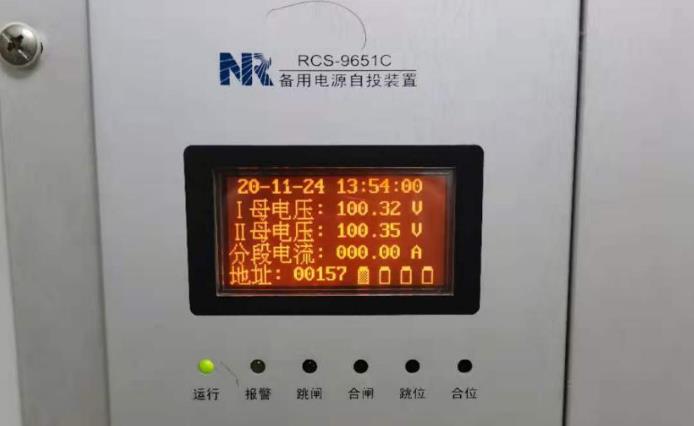

繼保之星-S60 “狀態序列”狀態①： I、II母線正常電壓，進線II備用電源正常電壓，DL1斷路器合，開出1“DL1 TWJ”分位，DL2斷路器分，開出2“DL2 TWJ”合位，DL3斷路器合，開出3“DL3 TWJ”分位，設置按鍵觸發，等待充電完成。

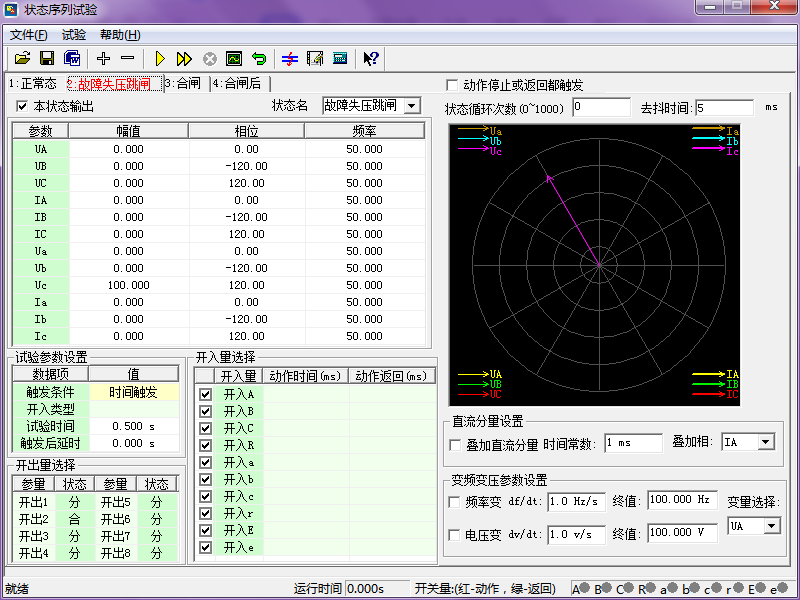

狀態②： I、II母線失壓，進線II備用電源正常電壓，DL1斷路器合，開出1“DL1 TWJ”分位，DL2斷路器分，開出2“DL2 TWJ”合位，DL3斷路器合，開出3“DL3 TWJ”分位，設置時間觸發，故障跳閘時間大于整定值為 0.5s。

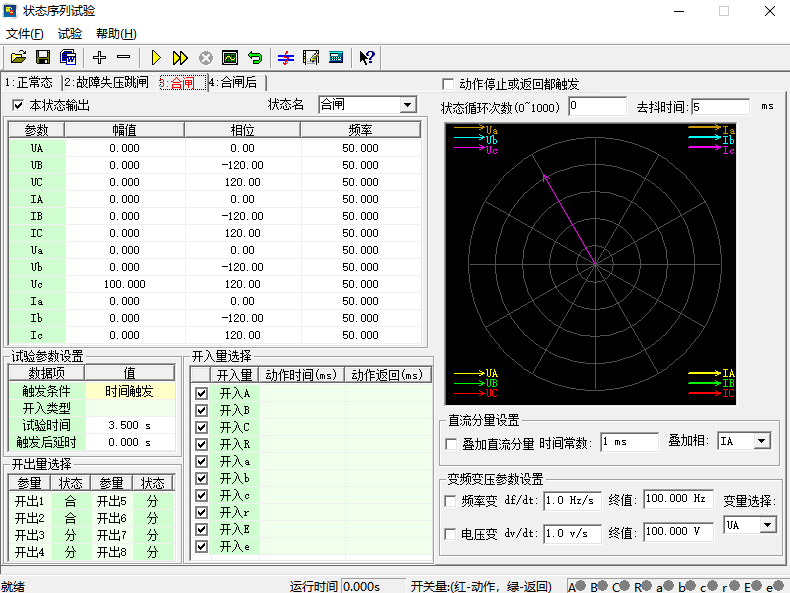

狀態③： I、II母線失壓，進線II備用電源正常電壓，DL1斷路器分，開出1“DL1 TWJ”合位，DL2斷路器分，開出2“DL2 TWJ”合位，DL3斷路器合，開出3“DL3 TWJ”分位，設置時間觸發，合閘時間大于整定值為 3.5s。

狀態④： I、II母線正常電壓，進線II備用電源正常電壓，DL1斷路器分，開出1“DL1 TWJ”合位，DL2斷路器合，開出2“DL2 TWJ”分位，DL3斷路器合，開出3“DL3 TWJ”分位，可設置時間觸發5s，線路恢復正常供電。

4

試驗結果

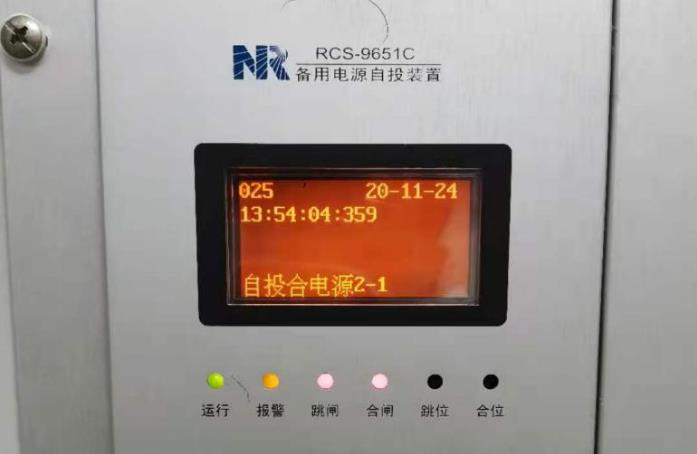

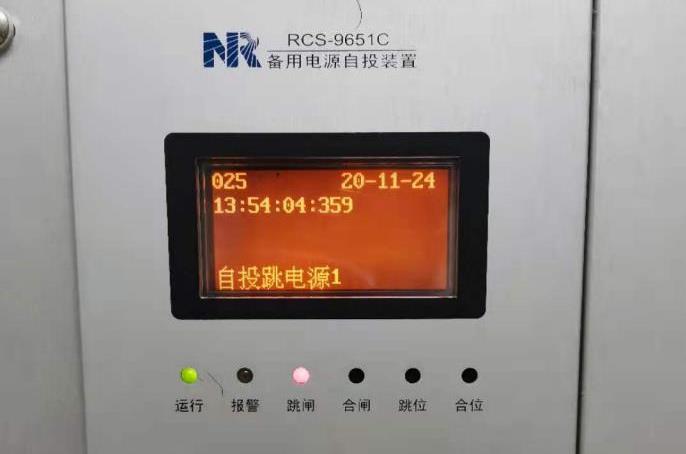

整個測試過程共四個狀態，動作過程： I母、II母均有壓，當充電完成后，模擬進線1故障失壓，經延時DL1跳閘，再經延時DL2合閘，備自投成功。（此過程可根據需要接開入量，采集動作時間）

序號	定值名稱	數值	序號	定值名稱	數值
01	方式1跳閘時限	0.2 S	02	方式1合閘時限	3.0 S
